Kaida KW3000 - 3 года эксплуатации

Три года тому назад приобрел себе катушку с байтранером Kaida KW 3000, с передаточным числом 5.2. Все эти годы я был ею доволен.

Но время идет и я решил сделать ей ТО. Разобрать ее, а заодно и разобраться, что же это за зверь такой. Заглянуть, так скажем, изнутри.

Данная катушка имеет две шпули. Одна - металл, другая - пластик. Приятно поразило количество смазки внутри корпуса. Надеюсь, хватит на весь срок службы катушки. В ролике лесоукладывателя стоит два подшипника, не обманули! Что бы снять главную шестерню, надо опустить каретку подъемного механизма. Главная шестерня состоит из ступенчатых шестеренок. Это сделано для того, чтобы можно было привести в движение шестерню с кареткой подъема штока.

Выкрутив винты обгонной муфты, вынул роторный узел и снял с винтовой бронзовой шестерни наружную обойму обгонной муфты. Промыв и смазав механизмы, собрал катушку в обратной последовательности, надеюсь, что она мне прослужит ещё не один год.
Хочу предупредить: к разборке, а особенно - сборке катушки, нужно отнестись очень ответственно. Имеется много дистанционных шайб и всевозможных пружин, которые легко вылетают. К тому же, количество смазки должно быть в меру.

Фотоотчет прилагаю.

1 05.11.2013.JPG

2 05.11.2013.JPG

3 05.11.2013.JPG

4 05.11.2013.JPG

5 05.11.2013.JPG

6 05.11.2013.JPG

7 05.11.2013.JPG

8 05.11.2013.JPG

9 05.11.2013.JPG

10 05.11.2013.JPG

11 05.11.2013.JPG

12 05.11.2013.JPG

13 05.11.2013.JPG

14 05.11.2013.JPG

15 05.11.2013.JPG

16 05.11.2013.JPG

18 05.11.2013.JPG

19 05.11.2013.JPG

20 05.11.2013.JPG

21 05.11.2013.JPG

22 05.11.2013.JPG

23 05.11.2013.JPG

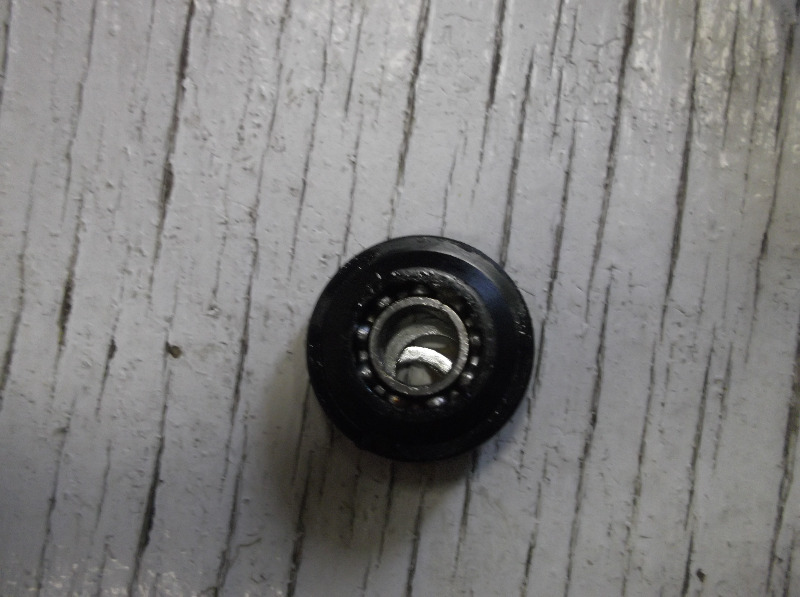

24 05.11.2013.JPG

25 05.11.2013.JPG


С уважением, Анатолий Муханов.
